Бесколлекторный электродвигатель AT Drive 115×50 (Последовательная звезда)
- Бренд
- НПО Андроидная техника
- Страна производства
- Россия
- Серия
- AT Drive
- Тип компонентов
- Бесколлекторные электродвигатели
- Коммутация
- Без датчиков Холла
- Схема коммутации обмотки
- Последовательная звезда
Поставщики и интеграторы НПО Андроидная техника
Высокий пиковый крутящий момент при компактных габаритах и малом весе — ключевое преимущество для применений, где критичны массогабаритные параметры. Бескорпусное исполнение с полым ротором позволяет встраивать двигатель непосредственно в изделие без дополнительных переходных элементов. Это сокращает общую массу конструкции и упрощает компоновку узлов робототехнических систем, экзоскелетов и манипуляторов.
Электродвигатели AT Drive обеспечивают стабильное позиционирование, критически важное для робототехники, следящих приводов и систем стабилизации. Синхронная конструкция с постоянными магнитами гарантирует плавное вращение и предсказуемое поведение на всём диапазоне скоростей.
Электродвигатели AT Drive успешно эксплуатировались в составе робототехнического комплекса FEDOR на борту МКС — это подтверждает соответствие самым жёстким требованиям к надёжности. Двигатели сохраняют работоспособность в условиях радиационного воздействия, вакуума и экстремальных температур. В индивидуальных версиях диапазон рабочих температур может быть дополнительно расширен под требования заказчика.
Конструкция

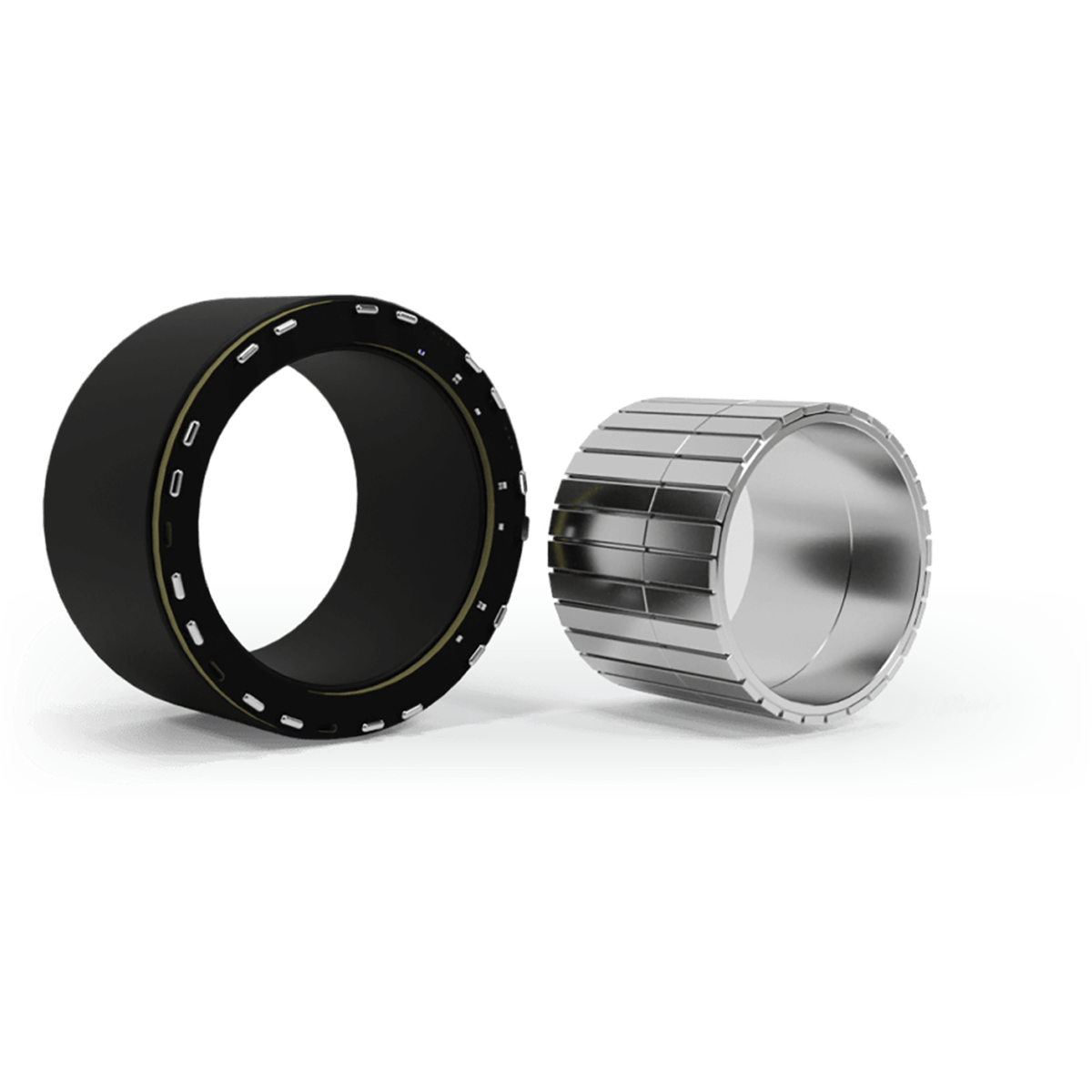

Бескорпусное исполнение с полым ротором
Двигатели поставляются в бескорпусном исполнении, что позволяет интегрировать их непосредственно в конструкцию изделия. Полый ротор даёт возможность пропустить через ось кабели, валы или другие элементы — это упрощает компоновку сложных механизмов. Корпусное исполнение доступно по индивидуальному запросу.
Модульное исполнение
Линейка AT Drive включает двигатели различных типоразмеров и характеристик. Модульный подход позволяет подобрать оптимальное решение под конкретную задачу. Доступен выбор различных способов соединения обмоток.
Технологии
Датчик температуры PT1000
Электродвигатели оснащены тонкоплёночным платиновым датчиком температуры. Диапазон измерения от −50 °C до +130 °C, время отклика 0,1 с, измерительный ток от 0,1 до 0,3 мА. Типичный дрейф R(0 °C) составляет 0,06 % после 250 часов при +150 °C. Соответствие DIN EN 60751.
Серийное производство в России
Электродвигатели AT Drive серийно производятся компанией АО «ПК НПО „Андроидная техника"». Российское производство обеспечивает стабильность поставок, техническую поддержку и возможность изготовления индивидуальных версий.
Применение
Антропоморфные и биоморфные робототехнические комплексы, промышленные роботы-манипуляторы, коллаборативные роботы, активные экзоскелеты. Высокий крутящий момент и точность позиционирования обеспечивают плавные и точные движения в системах с множеством степеней свободы.
Опорно-поворотные устройства, системы стабилизации, следящие приводы. Способность работать в условиях вакуума, радиации и экстремальных температур делает AT Drive оптимальным выбором для космических аппаратов и авиационных систем с повышенными требованиями к надёжности.
Станки с ЧПУ, беспилотная спецтехника, электротранспорт. Компактные размеры и высокая удельная мощность позволяют создавать высокопроизводительные приводы в ограниченном пространстве. Модульность линейки упрощает подбор двигателя под конкретные требования оборудования.
Интеграторы и поставщики НПО Андроидная техника
Заинтересованы решением? Эти компании работают с данным типом оборудования и могут помочь с подбором, поставкой и внедрением роботизированного решения. Выберите интегратора и отправьте ему бесплатно запрос.
Команда RoboB2B также видит все обращения: если выбранный интегратор не выходит на связь в течение 3 рабочих дней — мы предложим передать запрос другим подходящим интеграторам.
Необязательно разбираться в роботах или знать конкретную модель. Важно кратко описать саму задачу. Попробуйте ответить на несколько вопросов:
- Что именно нужно автоматизировать? — процесс/операция
- Какие объёмы и режим работы? — смены, часы, количество изделий/коробок/м² и т.п.
- Какие есть особенности объекта? — мало места, пыль, влажность, требования по безопасности, тип покрытия и т.д.
- Какого результата Вы ждёте? — перераспределить людей, увеличить выпуск, улучшить качество, снизить издержки
Чем конкретнее будет описание, тем легче интегратору понять проект, быстрее ответить и дать более точное первичное предложение внедрения решения. Запросы без описания тоже обрабатываются, но почти всегда требуют дополнительных уточняющих вопросов и имеют меньший приоритет.
Для заказчиков сервис RoboB2B бесплатен. Мы не берём с заказчиков никаких комиссий за работу через платформу.
Да, можно. Многие заказчики сначала хотят понять, какой бюджет может потребоваться для реализации проекта. Важно указать какой бюджет проекта уже согласован.
Но даже для ориентировочной оценки нужно краткое описание решения: какой процесс Вы хотите автоматизировать, какие объёмы и условия работы. Запросы вида «Сколько стоит данный робот» без описания задачи обычно остаются без ответа или требуют дополнительных уточняющих вопросов — интегратор физически не может посчитать стоимость внедрения «в общем».
Если Вы кратко опишете задачу, интегратору будет проще проконсультировать Вас и назвать ориентировочный диапазон стоимости проекта.
Варианты серии AT Drive
О серии AT Drive
AT Drive — линейка высокопроизводительных встраиваемых бесколлекторных электродвигателей постоянного тока от АО «ПК НПО „Андроидная техника"». Синхронные двигатели с постоянными магнитами разработаны для робототехники, станкостроения, авиастроения и космической отрасли. Успешно прошли испытания в космосе в составе робототехнического комплекса FEDOR на МКС. Конструктивные особенности Электродвигатели AT Drive поставляются в бескорпусном исполнении с полым ротором. Такая конструкц... Подробнее
Характеристики
| Бренд | НПО Андроидная техника |
| Тип компонентов | Бесколлекторные электродвигатели |
| Страна производства | Россия |
| Серия | AT Drive |
| Основные характеристики | |
|---|---|
| Вес, гр | 2200 |
| Длина, мм | 68 |
| Диаметр, мм | 114,6 |
| Скорость | |
| Номинальный крутящий момент, Н·м | 7,8 |
| Максимальный крутящий момент, Н·м | 24 |
| Частота вращения при идеальном холостом ходе, об./мин. | 700 |
| Питание | |
| Подключение, В | 48 |
| Электрическая мощность, Вт | 550 |
| Номинальный ток, А | 15 |
| Коммутация | Без датчиков Холла |
| Схема коммутации обмотки | Последовательная звезда |
