Бесколлекторный электродвигатель AT Drive 38×12 с датчиком Холла (Последовательный треугольник)
- Бренд
- НПО Андроидная техника
- Страна производства
- Россия
- Серия
- AT Drive
- Тип компонентов
- Бесколлекторные электродвигатели
- Коммутация
- С датчиком Холла
- Схема коммутации обмотки
- Последовательный треугольник
Высокий пиковый крутящий момент при компактных габаритах и малом весе — ключевое преимущество для применений, где критичны массогабаритные параметры. Бескорпусное исполнение с полым ротором позволяет встраивать двигатель непосредственно в изделие без дополнительных переходных элементов. Это сокращает общую массу конструкции и упрощает компоновку узлов робототехнических систем, экзоскелетов и манипуляторов.
Электродвигатели AT Drive обеспечивают стабильное позиционирование, критически важное для робототехники, следящих приводов и систем стабилизации. Синхронная конструкция с постоянными магнитами гарантирует плавное вращение и предсказуемое поведение на всём диапазоне скоростей.
Электродвигатели AT Drive успешно эксплуатировались в составе робототехнического комплекса FEDOR на борту МКС — это подтверждает соответствие самым жёстким требованиям к надёжности. Двигатели сохраняют работоспособность в условиях радиационного воздействия, вакуума и экстремальных температур. В индивидуальных версиях диапазон рабочих температур может быть дополнительно расширен под требования заказчика.
Конструкция

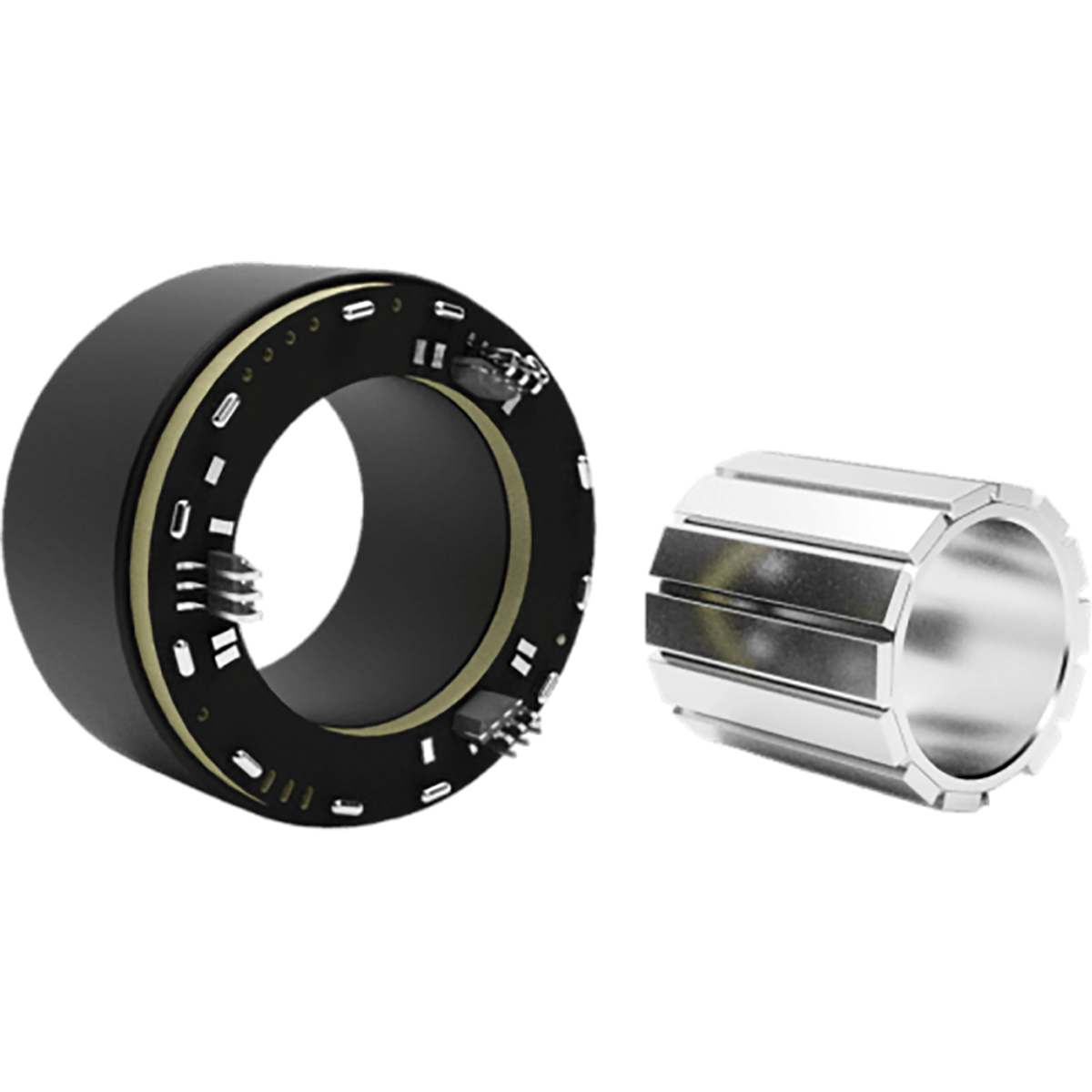

Бескорпусное исполнение с полым ротором
Двигатели поставляются в бескорпусном исполнении, что позволяет интегрировать их непосредственно в конструкцию изделия. Полый ротор даёт возможность пропустить через ось кабели, валы или другие элементы — это упрощает компоновку сложных механизмов. Корпусное исполнение доступно по индивидуальному запросу.
Модульное исполнение
Линейка AT Drive включает двигатели различных типоразмеров и характеристик. Модульный подход позволяет подобрать оптимальное решение под конкретную задачу. Доступен выбор различных способов соединения обмоток.
Технологии
Датчик температуры PT1000
Электродвигатели оснащены тонкоплёночным платиновым датчиком температуры. Диапазон измерения от −50 °C до +130 °C, время отклика 0,1 с, измерительный ток от 0,1 до 0,3 мА. Типичный дрейф R(0 °C) составляет 0,06 % после 250 часов при +150 °C. Соответствие DIN EN 60751.
Серийное производство в России
Электродвигатели AT Drive серийно производятся компанией АО «ПК НПО „Андроидная техника"». Российское производство обеспечивает стабильность поставок, техническую поддержку и возможность изготовления индивидуальных версий.
Применение
Антропоморфные и биоморфные робототехнические комплексы, промышленные роботы-манипуляторы, коллаборативные роботы, активные экзоскелеты. Высокий крутящий момент и точность позиционирования обеспечивают плавные и точные движения в системах с множеством степеней свободы.
Опорно-поворотные устройства, системы стабилизации, следящие приводы. Способность работать в условиях вакуума, радиации и экстремальных температур делает AT Drive оптимальным выбором для космических аппаратов и авиационных систем с повышенными требованиями к надёжности.
Станки с ЧПУ, беспилотная спецтехника, электротранспорт. Компактные размеры и высокая удельная мощность позволяют создавать высокопроизводительные приводы в ограниченном пространстве. Модульность линейки упрощает подбор двигателя под конкретные требования оборудования.
Варианты серии AT Drive
О серии AT Drive
AT Drive — линейка высокопроизводительных встраиваемых бесколлекторных электродвигателей постоянного тока от АО «ПК НПО „Андроидная техника"». Синхронные двигатели с постоянными магнитами разработаны для робототехники, станкостроения, авиастроения и космической отрасли. Успешно прошли испытания в космосе в составе робототехнического комплекса FEDOR на МКС. Конструктивные особенности Электродвигатели AT Drive поставляются в бескорпусном исполнении с полым ротором. Такая конструкц... Подробнее
Характеристики
| Бренд | НПО Андроидная техника |
| Тип компонентов | Бесколлекторные электродвигатели |
| Страна производства | Россия |
| Серия | AT Drive |
| Основные характеристики | |
|---|---|
| Вес, гр | 66 |
| Длина, мм | 27 |
| Диаметр, мм | 38 |
| Скорость | |
| Номинальный крутящий момент, Н·м | 0,22 |
| Максимальный крутящий момент, Н·м | 0,7 |
| Частота вращения при идеальном холостом ходе, об./мин. | 22920 |
| Питание | |
| Подключение, В | 48 |
| Электрическая мощность, Вт | 475 |
| Номинальный ток, А | 12,6 |
| Коммутация | С датчиком Холла |
| Схема коммутации обмотки | Последовательный треугольник |
